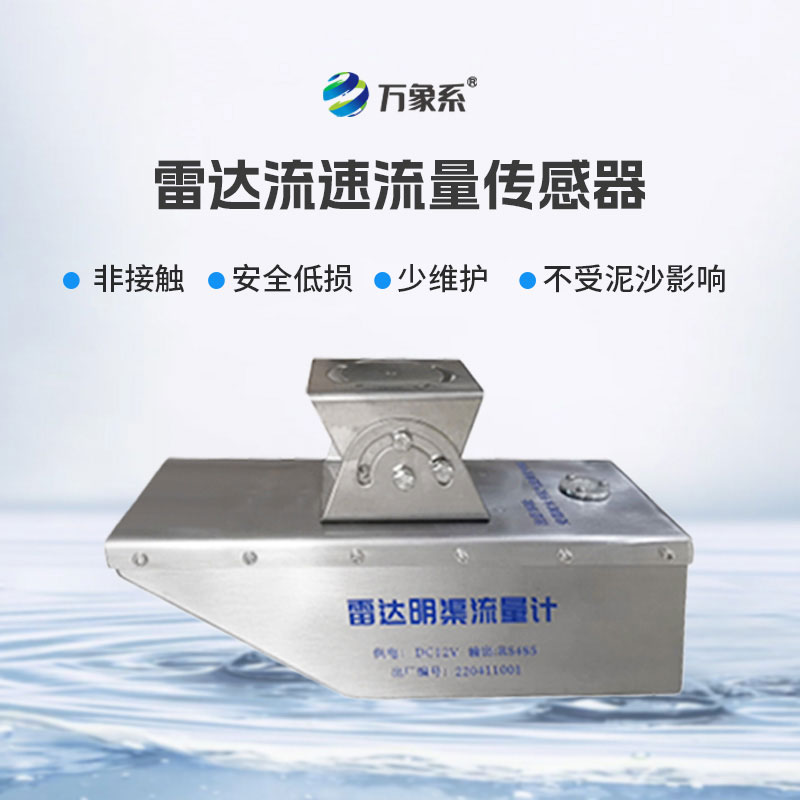

明渠流量计

明渠流量计

更新时间：2025-12-22

产品型号：WX-L1

产品价格：电议

产品品牌：万象环境

明渠流量计又称明渠雷达流量计，雷达流量计，明渠流量计具有功耗低、体积小巧、可靠性高、操作简单、维护方便等特点，可用于明渠、河道、灌区、地下排水管网、防汛预警等场合进行非接触式流量测量。
13276362033 QQ咨询

相关产品

产品详情

  一、明渠流量计产品简介

    明渠流量计又称明渠雷达流量计，雷达流量计，明渠流量计具有功耗低、体积小巧、可靠性高、操作简单、维护方便等特点，可用于明渠、河道、灌区、地下排水管网、防汛预警等场合进行非接触式流量测量。

    明渠流量计主要由雷达流速计、雷达水位计组成，流速计用于采集流体表面流速，并经过模型计算得到过水断面平均流速，再结合水位计测得的水位以及断面信息算出过流断面面积，从而利用公式流量=平均流速×过流断面面积×修正系数得到流量，其中修正系数是根据实际测量环境得到的标准值进行计算得到。

    二、技术参数

                    参   数

                    说   明

                    供电电压

                    直流7 ～ 28V

                    电流（12V供电）

                    正常工作时300mA左右，休眠小于1mA。

                    工作温度

                    -35° ～ 70°

                    防水等级

                    IP67

                    发射频率

                    24.000 ～ 24.250GHz

                    通讯接口

                    RS-232 / RS-485

                    通讯协议

                    MODBUS-RTU / 自定义协议

                    测速范围

                    0.15 ～ 15m/s

                    测速精度

                    ±2%

                    速度分辨力

                    0.01m/s

                    测距范围

                    0.4 ～ 40m

                    测距精度

                    ±1cm

                    距离分辨力

                    1mm

                    天线样式

                    流速：14 x 32゜

                    水位：11 x 11゜

                    间隔时间

                    1 ～ 5000min

                    流量计尺寸（长×宽×高）

                    220×120×83.8mm

                    支架尺寸（长×宽×高）

                    100×100×100mm

                    重量

                    流量计+支架：   5.8kg

                    外壳材料

                    镀锌、不锈钢板





    三、测量渠段的选择


    测量渠段的选择与测量流量的准确性有直接的关系，为得到较好的测量结果，测量渠段应尽量满足以下条件：


    1.测验渠段内无巨大块石阻水,无巨大漩涡、乱流等现象。


    2.测验渠段宜顺直、稳定、水流集中。


    3.测验渠段需硬化处理，测量断面宜规整。


    4.测验渠段应保持顺畅，防止漂浮物堆积。


    四、安装注意事项


    1.安装流量计时，水位计和流速计雷达不能有遮挡，否则会影响测量准确度。


    2.流量计安装时需尽量保证外壳上表面水平，且安装在渠道中间位置。


    3.流速计波束建议朝来水方向，如图3-3所示，且与水流方向的水平角度为0度。


    4.流速计只受动态目标影响，渠道做硬化处理没有杂草或树木时，即便波束照射到渠道两侧也不会对测流造成影响。
