产品型号:WX-SW4
产品价格:电议
产品品牌:万象环境
一、雷达式水位雨量监测站产品概述

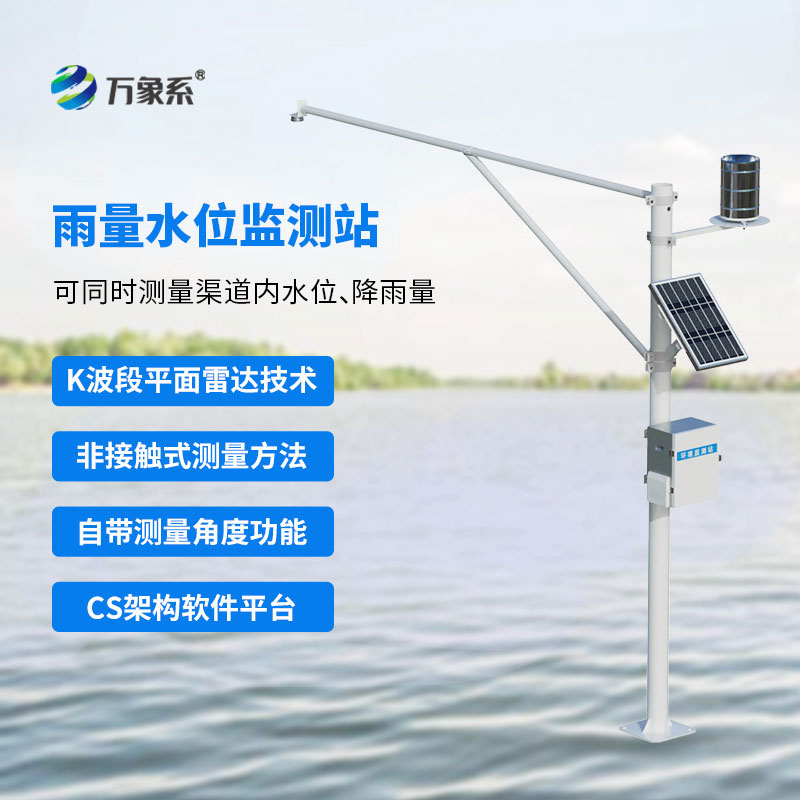

雷达式水位雨量监测站又称雷达水位监测站,自动雷达水位雨量监测站,雷达式水位雨量监测站具有功耗低、体积小巧、可靠性高、维护方便的特点,广泛应用于湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位、流量和雨量测量。
WX-SW4是一款基于微波技术的全自动水文在线监测系统,可同时测量渠道内水位、流速、流量和降雨量。它采用先进的K波段平面雷达技术,通过非接触的方式测量水体的流速和水位,根据内置的软件算法,计算并输出实时断面流量及累计流量;可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量;该产品具有功耗低、体积小巧、可靠性高、维护方便的特点;测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。
二、应用领域
1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位、流量和雨量测量。
2、辅助水处理作业,如城市供水、排污监测等。
3、流量计算、入水排水流量监测等。
三、产品特点
1、非接触式测量,结合断面参数计算流量,不受风、温度、雾霾、泥沙、漂浮物等影响。
2、适用于多种测量条件,不受腐蚀、泡沫影响,可以输出流速、水位、流量的测量数据。
3、流速和水位采用平面阵列雷达天线,自带测量角度功能,设备体积小巧,安装方便。
4、方便的配置软件,可以根据实际需要对参数进行方便的配置,以适应不同的使用条件。
5、不受大气中水蒸汽、温度和压力变化的影响
四、监测平台
1、CS架构软件平台,支持手机、PC浏览器直接观测、无需额外安装软件。
2、支持多帐号、多设备登录
3、支持实时数据展示与历史数据展示仪表板
4、云服务器、云数据存储,稳定可靠,易于扩展,负载均衡。
5、支持短信报警及阈值设置
6、支持地图显示、查看设备信息。
7、支持数据曲线分析
8、支持数据导出表格形式
9、支持数据转发,HJ-212协议,TCP转发,http协议等。
10、支持数据后处理功能
11、支持外置运行javascript脚本
五、概要指标
供电电压:100mA(工作),<1mA(休眠);
工作电压:12V供电
运行温度:-35℃~60℃;
存储温度:-40℃~60℃;
野外防护等级:IP68
信号输出:RS485/MODBUS协议;
六、技术参数
水位测量
测距范围:0.4-40米
测距精度:±1cm
测距分辨率:1mm
间隔时间:1-5000min
流速测量
测距范围:0.15~15m/s
测速精度:±2%
速度分辨率:0.01m/s
流量测量
流量=平均流速x过流断面面积x修正系数
平均流速由流速计采集流体表面流速,并经过模型计算得到
过流断面面积由水位计测得的水位以及断面信息算出
雨量监测
测量范围:雨强0~4mm/min
测量精度:±0.2mm
分辨率:0.2mm
承雨口径:φ200mm
供电方式:太阳能电池板+蓄电池组合供电
太阳能功率:10W/30W(选配)
蓄电池参数:DC3.7V 10Ah
支架高度:立杆4米横臂3米
工作环境:-20℃~80℃(不结冰状态)
七、安装注意事项
1、安装环境
测验渠段内无巨大块石阻水,无巨大漩涡、乱流等现象
测验渠段宜顺直、稳定、水流集中
测验渠段需硬化处理,测量断面宜规整
测验渠段应保持顺畅,防止漂浮物堆积
2、安装高度
建议安装高度3-4米
3、流速计安装方向
流速计波束建议朝来水方向
附件:水文监测站施工手册
一、布点原则:
1.监测点附近1000米内土地使用状况相对稳定;
2.监测点周围水平面应保证270°以上的捕集空间,如果监测点靠近建筑物,监测点周围水平面应有180°以上的自由空间;
3.监测点周围环境状况相对稳定,所在地址条件需长期稳定和足够坚实,安全和防火措施有保障;
4.监测点附近无强大的电磁干扰,无强烈震荡源,周围尽量有稳定避雷设备;
5.应考虑监测点位置有通畅、便利的出入通道及条件,便于维护;
6.监测点传感器高度应在离地面2-5米范围内;
7.监测点周围50米范围内无明显固定污染源;
8.气象站安装在非配套定制监控杆上,要考虑基础杆的承重能力;
9.监测点位应尽量选择光照充足的地方(白天光照时间尽量保持在6H以上)或监测点位周边有稳定可靠的AC220V电力供应。
二、点位确认
布点选择完成后,将点位在监测区域平面图上标记出。将带有监测点方位标记的平面图交于甲方确认签字。
三、施工
1.监控杆地笼预埋
1)根据现场实际地质条件,监控杆基础预埋坑采用人工配合挖掘机施工。预埋坑尺寸100cm(长)*100cm(宽)*100cm(深)。若出现超挖,不得使用弃土就地回填,应采用碎石或砂回填到设计值。预埋坑边应对准正南正北方向;
2)预埋件丝扣朝上垂直地面立于坑内,向坑内填充混凝土(水泥:沙子=1:3)至稍高于地平面;
3)根据季节和当地气候环境,晾晒3天左右时间至水泥基础完全凝固后完成预埋。
2.设备安装及监控杆起立
1)用配套螺栓将设备固定在设备支架上,注意平弹垫的安装;
2)用配套螺栓将设备支架固定在监控杆约3米处;
3)用配套螺栓将太阳能板安装在太阳能板支架上;
4)用配套紧定将雷达水位传感器安装在法兰上,并将法兰固定在支架处。
四、施工的质量控制要求和安全注意事项
1.监控杆施工的全过程应顺序作业,杆外观顺直、流线、平滑、垂直;
2.太阳能板倾斜45°朝正南方;
3.监控杆的防锈层不得破坏;
4.电缆线接头牢固可靠、防水绝缘、不易暴露;
5.吊装时注意交通行人、行车的安全;
6.监控杆在吊装时,一定要系遛绳,控制起重物的姿态稳定;
7.吊装时要设置警示标志。
五、施工质量保证措施
1.所需的主要材料应符合设计文件和现行标准要求,并须有出厂合格证,必要时应作试验。
2.施工严格按规范中要求进行质量控制。并实行工序检验,当上道工序合格后,下道工序方可施工。
3.强化质量意识,严格按设计、现行施工规范、规则,以及业主的特殊要求、现场指示组织施工,把创优工作贯彻到施工生产全过程,确保工程质量。
4.加强工序质量控制,严格按质量保证体系组织生产,制定各工序、各环节的操作标准、工艺标准、检查标准,对工序标准执行情况作好记录,使各工序衔接有序并实现可追溯性。
5.强化工程管理,落实技术责任制,制定有针对性的专项施工方案,认真做好技术交底。
6.在施工中保证每个分项工程以优质为标准,全部质量合格,并树立样板项目,以样板工程带动全部工程实施。
六、工期保证措施
1.加强技术指导,严格管理,进行有效的组织和协调。
2.强化管理、健全内部经济责任制,发挥经济杠杆的作用,充分调动施工队的积极性、自觉性,作为保证工期的组织和思想保证。
3.组织经验丰富和施工能力强的队伍上场;人员、机械设备配置优良,齐全,确保每天完成施工计划。
4.分阶段把握节点目标。为便于检查考核调整,在总体施工计划的控制之下,编制分左右幅施工计划目标,强调节点进度,以有效的控制实现总体计划。
5.加强物资采购供应管理,及时保障物资供应满足工程建设需要。
6.积极协调关系,创造良好的建设施工环境。按照程序进行组织施工,使影响进度各种因素得到有效控制。
七、安全施工管理措施
实施过程中,严格遵守有关安全、健康及环境卫生方面的法规和规范。安全装置、设备与保护器材及采取其他有效措施,以保护现场施工和监理人员的生命、健康及安全;
八、环境保护措施
1.废弃物的处理:不适宜填筑的材料及时分别堆放整齐或运至指定场所;
2.施工废水及时排放到下水道,不得污染自然水源。施工地点要防治噪音污染,施工车辆不得鸣笛;
3.防止开挖出的泥土被雨水冲散或流溢,遇上干燥天气容易产生二次扬尘。挖掘机附近的运输道口需及时清扫。
九、安装实拍图
