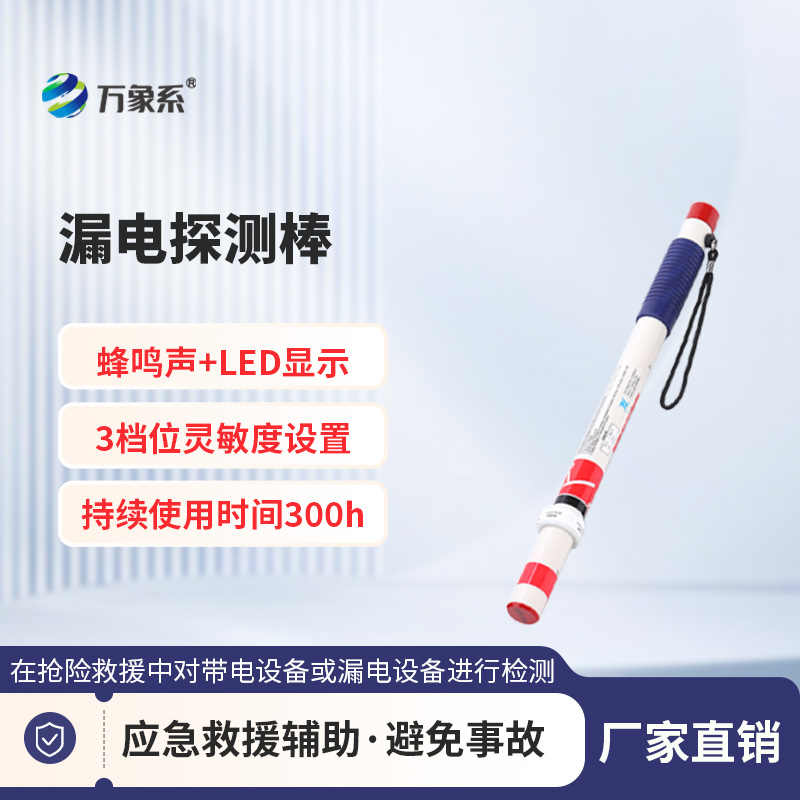

手持式漏电探测仪

手持式漏电探测仪又称电探测仪，漏电检测棒，手持式漏电探测仪体积小巧、重量轻便，操作人员可以轻松握在手中，无论是在狭窄的配电箱内作业，还是在高空线路检修时使用，都不会造成负担，能及时发现潜藏的漏电隐患。

一、技术参数：

1、探测电压：120V/60Hz或220V/50Hz；7.2Kv/50Hz或15kV/50Hz；

2、持续使用时间:300h；

3、工作温度:-30℃～50℃；

4、灵敏度：3个档位灵敏度设置；

5、尺寸：直径45mm×长530mm（±5%）；

6、探测电压：靠近220V电压，调至高灵敏度档，在距220V电压10cm处能检出电压并发出警报；

7、重量：430g（±5%）。

二、适用范围：

在抢险救援中对带电设备或漏电设备进行检测。

三、使用方法：

胳膊穿过探测仪的光滑的索带，红色斑纹区域为感应部分。

开启装置：旋转模式开关环，调到高灵敏度档位。

自测：调到高灵敏度档位后，等待自测循环结束（至少三秒时间）有蜂鸣声和闪光灯。

四、注意

无蜂鸣声、闪光灯或无自测后的“唧唧”声时，应停止使用。需按说明书排除故障。

自测中断时，慢慢来回移动检测仪。第1页

持续利用高灵敏度档位，直到确定交流电压的大体位置。

当探测仪接近交流电时会产生蜂鸣声和LED显示。

感应部分接近电源时，蜂鸣声和LED显示会加速。当周围有交流电环绕时则会产生偶尔的蜂鸣声，在检测仪运动时，这种情况比较正常，这是由别的区域的静电荷引起的。

探测仪放的越高，电源就越容易探到。

一旦清晰的检测到交流源时，快速的换到低灵敏度档位或前集中档位，来精确电源。勿接触导体，勿放置液体中。

除开关的设定外，对第一次信号指示到交流电压危险的影响还有很多因素。探测灵敏度取决于以下因素：

（1）如果交流电信号完全被接地金属屏蔽，探测仪将不能探到。金属门和金属片会阻止交流磁界的放射。如果金属器连接或者非常的靠近交流信号源，探测器也会感应。一些屏蔽物如湿树叶、树木也会使其缩小范围，所以，当交流源附近有树木，或者水坑时探测器会远程发出警报。

（2）探测仪的离地面的高度和信号源的高度都会影响交流源和第一次发出警报时的距离。探测仪离地面越高，它的探测范围就越广。把其放置地面，其探测范围就非常有限。这和电线的放置是一样的。

（3）交流信号源越高，就越容易被探测。

（4）导体的物理尺寸也会影响首次报警的距离。汽车就比一小段电线交流源容易测。

注意：开始工作时请选择高度灵敏档位

A位置评估：手持系索的末端，向不同的方向移动，观察LED显示灯。如果有信号显示，停止移动，如果信号一直报警，则试着寻找信号的来源。信号增强，蜂鸣声频率加快，探测仪就离交流源越近。降低灵敏度或者换到前集中档位来精确来源。第2页

B车辆事故：当车辆碰到电极，变压器，建筑物，红绿灯或者其他装置，可使用探测仪检测车辆、导丝、铁丝网或者周围的物质是否带电。

C游泳池：游泳池的照明设备或其他电器掉进游泳池时，通常会导致游泳池导电。抢救受害者之前要用探测仪来确定一下游泳池是否存在危险。

D夜间搜索：夜间，特别是在有大风冰雹的晚上搜索时，一些树木或电线会带电，探测仪来确定所搜寻和营救的区域内有无导电危险。

E倒塌建筑物：爆炸，地震或风暴后的建筑物会和地下电缆相连或者二次回路，用探测仪来确定营救工作是否安全。

F火灾：如发生火灾，利用探测仪来确认是否有线路连接和高压线的危险性。

G清理工作：救援人员做清理工作时，将面临应急救援辅助发电设备的漏电风险，可用探测仪对发电设备进行检测。

五、更换电池：

选择安全、干燥、洁净的地方

把探测仪平放在桌子上

松开滚花系索螺丝，含有蜂鸣器的弹簧加压灰色后盖就会被推出

注意两极和电池的安装

上面电池组正极接线柱附近的四节电池的电触头和蜂鸣器相接

抬高探测仪前端使电池滑出

平放探测仪使新电池滑入

小心更换后盖，注意插入系索螺丝的地方，应与壳体的洞排列在一起

竖直摆放探测仪，小心盖上后盖，拧紧系索螺丝

检验装置。如果自行测试不能进行，重新检验电池安装是否正确第3页

六、注意事项：

(1)在进行电压探测时应保持警惕，并且测量后应采取适当的措施。

(2)本器材不对直流电进行危险报警。

(3)不能探测屏蔽的交流电压，在多种电路的地区使用时应保持警惕，特别是使用低敏感或前集中档位时。对一种来源精确操作时也不能对另一种来源疏忽大意。

(4)设置前段集中时，探测仪会从结束前提示中获得信号。在开始时勿使用该设置或低灵敏度设置。探测仪灵敏度会降低或者不再从别的方位接收信号。注意不慎接触未探测到的导电电线。

(5)对自动测试一定要保持警惕。利用探测仪来测试铁丝网或导丝是否真的安全。(6)在不确定是否有危险时不要接触水或周围的水池。

(7)即使网络电线已经断开，也一定要用探测仪来确定。应急发电设备或替代物工作时也会导致使用者的方位产生电压，120伏特的电压通过高架线进行二次回路会产生7200V的电压。

(8)用肥皂水进行探测仪的清洁，靠近蜂鸣器后盖的地方不是防水的，清洗时注意不要进水。

(9)本产品不配备电池，电池需单独购买。
